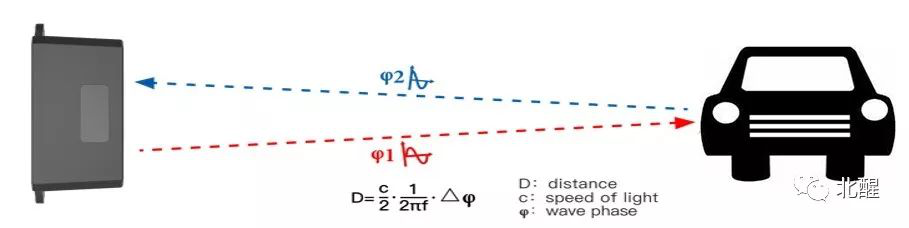

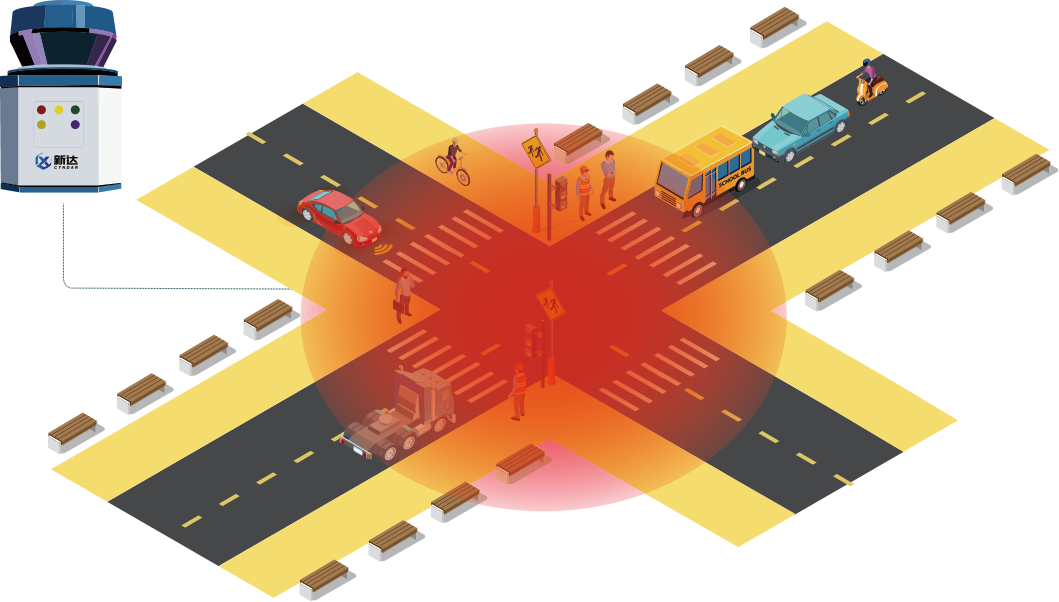

通常，為了停車場所卡口在一定時間內所通過的車輛，安全激光掃描儀需要對過往車輛進行準確的判斷，十分考驗實現探測產品的準確性。以往，大家對二維激光雷達傳感器在車流統計中的應用并不廣泛熟識，我們可以通過一個案例來了解。 圖1 激光雷達安裝案例圖 將安全區域掃描儀安裝在車道側方，使其向右探測，如圖1所示 當沒有車輛經過時，安全激光掃描儀探測的是激光雷達到右側雷達米數的距離，假定為X 當有車輛經過激光雷達下方時，探測的是激光雷達到側方的距離，假定為Z X的值肯定比Z的值大，此時從數據上可以區分開是否有車輛經過，從而配合系統實現車流量的統計。 另外，根據Z值的不同，激光雷達還可以配合系統判別該車輛的高度，從而粗略的實現大小車型的判斷。 該款掃描激光2d在實際應用中，基于TOF（Time-of-Flight）即飛行時間原理，采用相位法實現測距功能。具體為激光雷達發出經調制的近紅外光，遇物體后反射，傳感器通過計算調制紅外光的發射、反射后產生的相位差，來?yè)Q算與被測目標物體之間的距離，以產生深度信息（可參照如下測距原理示意圖） 圖4 該激光雷達測距原理示意圖 實施便捷 激光掃描儀傳感器現場實施便捷，且安裝成本較低。除了案例中的安裝方式，還可以在十字路口安裝，如下圖所示。 圖5 激光雷達另一種安裝方式 2D激光掃描儀在紅綠燈路口可監測違規車輛和行人，同時與攝像頭及交通信號燈相配合，安全激光掃描儀應用可以及時有效地檢測到闖紅燈的行人，對機動車輛及機動車輛，聯動攝像頭進行抓拍取證，大大提高效率，從而減少事故，夜間可通過檢測行人來對交通燈進行控制，使交通更加智能化。 高效穩定 激光雷達可全天候高效運行，穩定性強 準確率高 通過該激光雷達自主研發的自適應算法，車流統計準確率達到99% 操作簡單，易集成 激光雷達操作簡單，便于集成到系統中采集數據 圖6 激光TOF單點測距激光雷達產品實圖
工作原理
測距原理
實際案例優勢

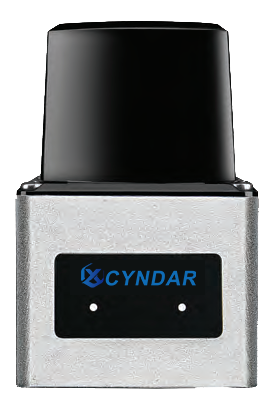

實際應用產品
